Solar Rollladen Akku, Motor, Velux Ersatzteil-Kitt ab Bj. 2000
Art.Nr.: ZOZ 221 S21 (V21)
EAN: 5702327870902
Hersteller: Velux
225,91 EUR
inkl. 19 % USt
-
Lieferzeit ca. 5 Werktage
- Lieferzeit : ☞ ca. 8 - 10 Werktage
Produktbeschreibung
Original Velux Solar Rollladen Ersatzteil-Kitt (Motor + Akku + Solarpanel)
ab: Baujahr 2000 Velux Code: AI04 bis Baujahr April 2012 Velux Code: BB04
ab Baujahr Mai 2012 Velux Code: BB05 benötigen Sie nachfolgendes Kitt ☞ ZOZ 221 S22 (V22)
* hier finde ich mein Typenschild ?
passend für alle Velux Rollläden ab Bj. 2000 - Mai 2012 (außer für Velux Rollladen vom TYP SHL)

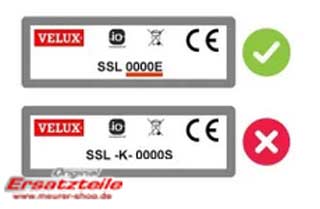

Daten vom Typenschild des Rollladens:
(befindet sich: außen auf der ersten unteren Lamelle) beginnend mit (SSL / SCL / SML 0000) Velux Produkt Code: AI = Baujahr 2000 oder fortlaufend höher AJ, AK, AL usw.
Lieferumfang:
- 1 x Neues Solarmodul inkl. Verbindungskabel
- 1 x Neuer Motor inkl. integrierte Akkus (vollständig geladen und somit sofort Einsatzbereit), Steuereinheit
- 1 x Montage Hinweis

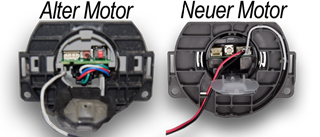

Das Neue 4,5 Volt Solarpanel hat andere Leistungsdaten, sowie auch eine andere Steckverbindung
Verwendung:
- bei einem defekt vom Akku, Motor, Empfänger, oder Solarpaneel als Austausch-Set um die Komplette Antriebseinheit zu tauschen!
Hinweis: der bisherige verbaute Akku hat je nach Beanspruchung, eine Lebensdauer von ca. 8 - 12 Jahre.
Sollte bei Ihrem verbauten Solar Rollladen sporadisch Fehler auf treten, zb. mal Funktioniert der Rollladen, -dann mal wieder nicht-, wird irgendein Bauteil seine Lebensdauer erreicht haben, meistens betrifft es den Akku!
Die Erfahrung hat jedoch gezeigt, das nicht ausschliesslich der Akku seine Lebensdauer erreicht, die anderen zugehörigen Komponenten (Motor, Laderegler, Handsender oder Solarpaneel) können ebenso Ihre Dienste verweigern.
Zudem sind bei Ihrem Solarrollladen Komponenten verbaut die vor 10 Jahren Stand der Technik waren, heute jedoch wieder um einiges verbessert wurden.
Sicherlich könnten Sie auch nur einzelne Komponenten von diesem Set verbauen. Sinnvoll ist es aber, alles zu tauschen! - einen manuell mit Handkurbel bedienbaren Velux SCL Rollladen oder elektr. SML Rolllladen auf Solarantrieb mit Funkfernbedienung umrüsten
-
Solar-Modul auf dem Rollladen Aufgesetzt, ca. 1,5 cm Höher? = Art-Nr: ZOZ 221 S21 bis Baujahr ca. Mai 2012
-
Solar-Modul bündig eingelassen (wird seitlich eingeschoben und ist schmäler)? = Art-Nr ZOZ 221 S22 ab Baujahr ca. Juni 2012
Hinweise zur Befestigung vom mit gelieferten Solarmodul
bei einem Velux Solar (SSL) Rollladen (ab Baujahr 2006 März (Velux Produkt Code: AS03) mittels der 4 Stk.integrierten Stahl Klammern auf der Rückseite vom Solar-Panel, mit diesen Klammern wird das Modul in die vorhandenen Ausstanzungen vom Rollladendeckel eingeschoben.
Die Ausstanzungen sind bei diesem Velux Solar Rollladen (Baujahr ab März 2006) bereits im Deckel (Topkasten) oben vorhanden.
Die Montage (bzw. Demontage) erfolgt durch seitliches verschieben in die am Rollladendeckel vorhandenen Ausstanzungen.
Zur Demontage das Modul auf der Seite, die zum Ende (Aussen) vom Rollladenkasten zeigt, mit einem Schlitz Schraubendreher ein wenig anheben, so kann es jetzt zur Außenseite verschoben, und abgenommen werden.
Das Kabel bei dem Neuen Modul, ist zwischenzeitlich kürzer, so das es nicht mehr unten herum verlegt werden kann! Obwohl dieses anders verlegt werden muss, gibt es keine bedenken das dieses aufgescheuert wird.
Dazu müsste ein Teil feststehend und das andere beweglich sein, so das eine Reibung entsteht, bei der Bewegung vom Rollladen bewegt sich aber der der ganze obere Kasten, so das keine Reibung an der Stelle wo das Kabel verläuft entstehen kann.
Bei Velux Rollladen, von Baujahr 2000 Januar (Velux Produkt Code AI01) bis Baujahr 2005 Dezember (Velux Produkt Code AR12) kann das Solar-Modul bei einer Reparatur (Austausch) oder Umrüstung (manuell auf Solar)
mit den nachfolgend genannten Vorschlägen befestigt werden:
1) Mit Silikon oder sonstigen Baukleber, kleben.
Ihr Dach sollte bei dieser Auswahl nicht mehr als 45° Grad haben, sonst verrutscht das Solarmodul bevor der Silikon (Kleber) seine Festigkeit erreicht.
2) Mit einem Neuen Rollladendeckel, Lieferzeit: mind. 2 Wochen
Hierbei wird der vorhandene Rollladen Topkasten Deckel (ohne Ausstanzungen) gegen einen Neuen Velux Rollladen Topkasten Deckel ersetzt, bei dem die Ausstanzungen bereits vorgerichtet sind!
Neuer Solar Rollladen Deckel Velux, mit Ausstanzungen
4) Ausstanzungen im Velux Rollladendeckel selbst herstellen
Montagehinweis dazu finden Sie hier: Velux Solar Rollladen Ausstanzungen Schablone
...Die Entscheidung wie Sie letztendlich das Solarmodul befestigen liegt bei Ihnen!
beachten Sie bitte das keine dieser 3 genannten Befestigungsvarianten zum Lieferumfang gehört, sondern nach Ihrem Bedarf seperat bestellt werden muss!

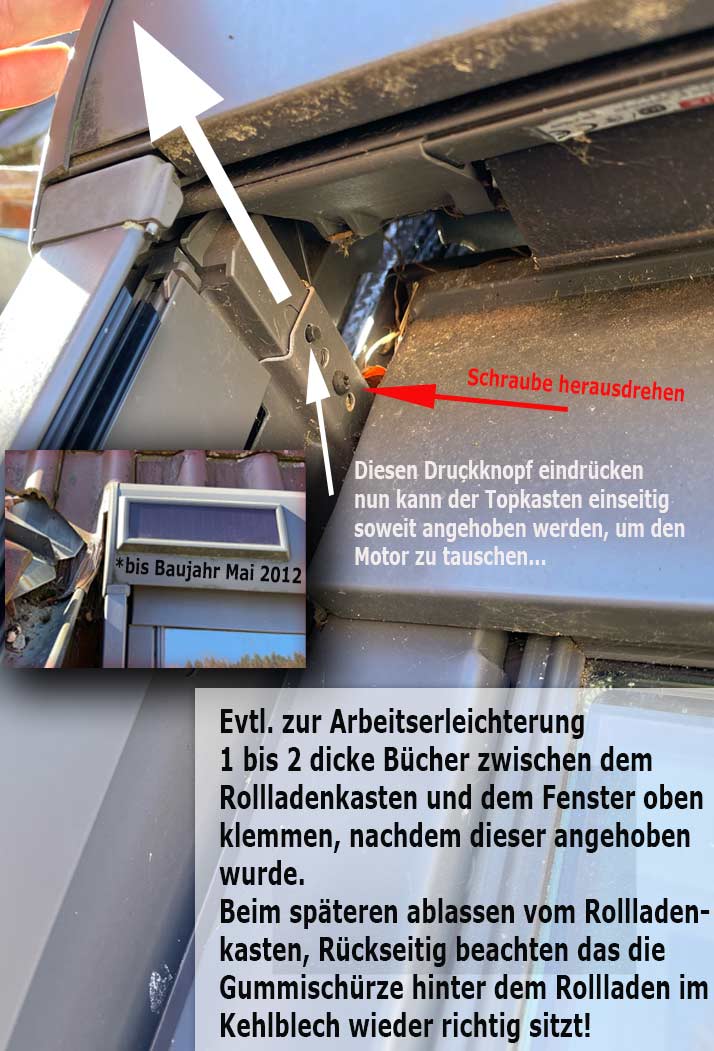

Einen Hinweis wie der vorhandene Deckel demontiert werden kann kannst du hier herunterladen
☞ Velux Solar Modul Produktänderung ab 01 03 2019.pdf

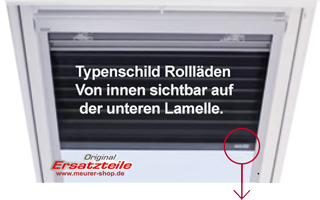

Das Velux Rollladen Typenschild
...befindet sich unten auf der letzten Lamelle vom Rollladenpanzer (von Innen gesehen)
Bei dem auf dem Bild zu sehenden Typenschild lautet der Produkt Code: AV06. AV = Bj. 2008 / 06 = Juni. weiter Infos zum Produkt Code finden Sie hier
Hinweis für Velux Solar Rollladen vor Baujahr 2006:
bei dem Neu mit gelieferten Solarmodul lässt sich die Solarzelle vom Rahmen trennen, so das diese zuvor evtl. festgeschraubt (oder genietet) werden kann, und anschließend die Solarzelle wieder eingesetzt wird.
Velux Solarmodul von der Grundplatte trennen lösen Anleitung.pdf
Optional dazu erhältlich (nicht im Lieferumfang)
☞ 4 x Edelstahlschrauben mit Mutter M3 x 5mm

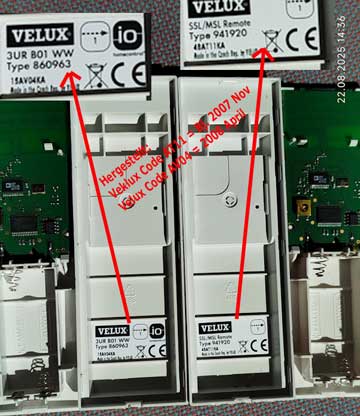

Handsender die mit diesem NEUEN Set nicht funktionieren!

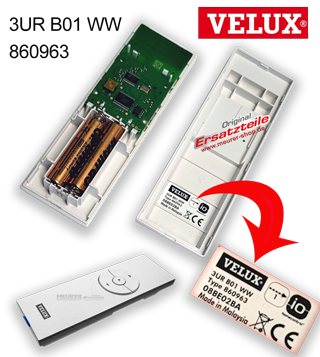

Handsender die mit diesem NEUEN Set funktionieren!
KLR 100 Velux Funkfernbedienung
VELUX INTEGRA® Control Pad (KLR 200)
Hinweis: Die Lieferung vom Ersatzteil-Kitt erfolgt ohne Fernbedienung
Eine passende Fernbedienung zu diesem Ersatzteil-Kitt finden unter nachfolgendem Link:
☞ KLI 310 WW Velux Funk-Bedientastatur mit Wandhalterung
Dieser Bedienungstastatur wird benötigt wenn keine Fernbedienung mit einem io (io home Control Funkstandard) Zeichen auf der Rückseite bei Ihnen vorhanden ist!
Nachfolgend UMBAU MÖGLICHKEITEN von bestehenden VELUX ROLLLADEN
1 x Solar Rollladen Akku, Motor, Velux Ersatzteil-Kitt ab Bj. 2000 (dieser Artikel hier!)
1 x KLI 310 WW Velux Bedientaster (für die Bedienung vom Rollladen)
zusätzlich empfohlene Teile:
1 x Solar Rollladen Deckel Velux, mit Ausstanzungen (oder das Solar-Modul selbst auf dem vorandenen Deckel irgendwie befestigen)
1 x Verschlussteile für die Kurbeldurchführung bei Velux SCL Rollladen (einfach zu teuer, könnte evtl. auch selbst gelöst werden)
1 x SML-S Velux Rollladen elektro Motor 24 V IO
1 x KLI 310 WW Velux Bedientaster (für die Bedienung vom Rollladen)
1 x KUX 110 1er Velux Steuerung (für die Stromversorgung mit 24 Volt für den Motor)
zusätzlich empfohlene Teile:
1 x Verschlussteile für die Kurbeldurchführung bei Velux SCL Rollladen (einfach zu teuer, könnte evtl. auch selbst gelöst werden)
1 x SML-S Velux Rollladen elektro Motor 24 V IO
1 x vorhandene io Fernbedienung kann weiter verwendet werden! oder NEU KLI 310 WW Velux Bedientaster (für die Bedienung vom Rollladen)
1 x KUX 110 1er Velux Steuerung (für die Stromversorgung und Funkübertragung mit 24 Volt für den Motor)
zusätzlich empfohlenes Teil um anstatt der Funkfernbedienung einen herkömmlichen Taster aus dem Schalterprogramm Ihrer Wahl zu verwenden
1 x VELUX Integra KLF 050 Steuersystem
Hier sind weitere Fotos zum Velux Rollladen (komplett zerlegt) soweit muss der Rollladen aber niemals auseinandergebaut werden!
Dokumente & Downloads
Dazu passt auch...
10/56 beantwortete Fragen zu diesem Artikel
Frage zu diesem Artikel stellen Alle beantwortete Fragen anzeigen
Gefragt am 26.02.2021
Sehr geehrte Damen und Herren,
der Velux Solar Rollladenmotor (SSL-S08)für mein Dachflächenfenster (GPU-S08) von 2009 ist defekt (eigentlich ist weder der Motor noch der Akku defekt, sondern die Elektronik-Karte hat seinen Geist aufgegeben). Der Motor hat die Art. Nr. 863678 (unter dieser Nr. steht noch die Bezeichnung 08AX02KA).Er ist ca. 45cm lang und hat einen Durchmesser von ca. 4cm.
Ist der Motor bzw. die Elektronik-Karte bei Ihnen als Ersatzteil erhältlich?
Vielen Dank im Voraus, M.
www.dachfensterwelt.de:
leider Nein,! Diese, im Rohrmotor, verbaute Platine ist einzeln als Ersatzteil nicht zu bekommen!Eigentlich Schade drum, weil eigentlich meistens gerade diese Platine dafür verantwortlich ist, wenn der Motor nicht mehr funktioniert.
Auf dieser Platine ist die Steuerung, Laderegler und der Funkempfänger, auf kleinstem Raum verbaut. Diese Komponenten sind immer Sommer und Winter extremen Temparatuen ausgesetzt, so das diese zwangsweise irgendwann eine Defekt haben.
Der im Rohr verbaute kleine elektro-Motor selbst, und das für die Übersetzung vorhandene Planetetngetriebe geht eigentlich Nie kaputt und würde mind. 30 Jahre halten.
Lieferbar als Ersatz, ist somit:
- Der ☞ Motor komplett
- Der im Motor verbaute ☞ Akku
- Das ☞ Solarpanel SSL (V21) oder ☞ Solarpanel SSL (V22)
oder unsere Komplett Sets worin alles beinhaltet ist ☞ (ZOZ 221 S21) oder ☞ (ZOZ 221 S22)
Gefragt am 07.09.2020
Bonjour,
Je suis à la recherche d un kit de motorisation, panneau solaire et batterie pour mon vélux
Fenêtre GGL S06 30 76 FR
et volet roulant
SSL 0000U 47AP11B
DIFFICILE DE SAVOIR CAR NOMBRES EFFACÉS.
Je pense au kit ZOZ 221 V21 mais le panneau solaire semble différent et le moteur semble plus court.
Pensez vous que ça s adapte sans souci ?
Que conseillez vous ?
Merci
www.dachfensterwelt.de:
Bonjour,les éléments suivants peuvent être utilisés en remplacement:
1 x ☞ Solar Rollladen Akku, Motor, Velux Ersatzteil-Kitt ab Bj. 2000
Le moteur est un peu plus court, mais ce n'est pas un problème.
Le module solaire doit être refixé, idéalement collé avec du silicone!
vous avez également besoin d'une nouvelle télécommande:
1 x ☞ KLI 310 WW Velux Bedientaster
Votre ancienne télécommande ne fonctionne plus avec le nouveau moteur!
Sorry, translate with google
Gefragt am 04.05.2020
Nach einem Crash hat sich der Motor nicht mehr bewegt. Festgestellt Akku defekt. Akku erneuert , nach einem erneuten Reset fährt der Motor nicht hin und her sondern ganze Zeit nach oben also AUF. Mit Fernbedinung kann man Stopen und durch Drücken der Abwärtstaste auf der Fernbedienung läuft der Motor wieder AUF. Also immer gleiche Richtung. Wie kann ich das ändern
www.dachfensterwelt.de:
Der Motor sollte auf jeden Fall im Velux Rollladen verbaut sein, und nicht auf dem Tisch oder Boden betrieben werden.Erst nachdem der Motor einen enormen Widerstand bekommt, ändert dieser die Richtung.
Da der Motor durch dem verbauten Planeten Getriebe eine enorme Kraft hat, kann dieser noch nicht Mal mit einer grossen Rohrzange festgehalten werden, um ein Umkehr vom Motor zu erzwingen.
Gefragt am 09.04.2020
Passt dieses Sollar Rolladen Akku Motor Velux Ersatzteilkitt für meinen Velux Rolladen SSL0000 28AT 07B Brauche ich noch die Fernbedienung KLI310 dazu
www.dachfensterwelt.de:
Dein Solar Rollladen mit dem Velux Code AT07 = Baujahr 2007 JulySomit passt dieses Ersatzteil Kitt für deinen Rollladen! Die alte Fernbedienung sollte noch funktionieren. Ab Bj. 2006 sind diese io home fähig.
Am besten aber nochmal deinen alten Handsender mit den Fernbedienungen in der Produktbeschreibnung vergleichen...
Gefragt am 07.04.2020
Guten Tag,
ein Kunde will seinen Handkurkel Rolladen auf Sollar umrüsten, ist das mit Ihrem Artickel möhglich?
Bestandsfenster GPU P08
Bestandsrolladen SCL 0000 41AK10KH
Mfg Hammann
www.dachfensterwelt.de:
Ja, dieses Kitt ist dafür passend! Velux Code AK10 = Baujahr 2001 Okt.☞ KLI 310 WW Velux Bedientaster nicht vergessen.
Gefragt am 02.04.2020
Hallo,
ist ads richtig dass beim Solar Rollladen Akku, Motor, Velux Ersatzteil-Kitt ab Bj. 2000 am neuen Solarmodul keine Halteklammern verbaut sind? Muss ich die beim alten Modul ablösen und die wiederverwenden, oder sind diese nicht nötig? Habe das Modul jetzt provisorisch mit Panzertape fixiert, aber das kann es ja nicht sein?
Grüsse U. Pyko
www.dachfensterwelt.de:
Nein,! diese Klammern sollten vorhanden sein. Wir senden Ihnen eine Neue Adapterplatte kostenlos zu!Gefragt am 30.03.2020
Hallo, ist dies das richtige Kit für einen nicht mehr reagierenden Rollladen velux SSL 0000E 51AX12KH?
Freundliche Grüße, Felix
www.dachfensterwelt.de:
Dein genannter Velux Code AX12 = Baujahr 2009 DezemberSomit passt dieses Ersatzteil-Kitt für dein Velux Rollladen!
weiter Infos um das Baujahr zu ermitteln?☞ Hier
Gefragt am 28.03.2020
Hallo zusammen , ich habe das Solar Rollladen Akku, Motor, Velux Ersatzteil-Kitt ab Bj. 2000 jetzt eingebaut, fährt Abends runter alles O.K.
wenn ich es Morgens hoch machen will stoppt er nach ca. 10 cm. (so gegen halb 7 Uhr) nach eine weiteren Stunde geht er wieder .
Ist das alles so in Ordnung? Braucht der Akku eine bestimmte Zeit zum aufladen?
www.dachfensterwelt.de:
Hallo, vieleicht geht es ja jetzt nach der heutigen Zeitumstellung (Sommerzeit) wieder :-)Nein Scherz beiseite, nach dem Einbau von einem Neuen Ersatzteil-Kitt sollte dieses ca. 2 - 3 Wochen auch ohne Aufladen funktionieren. Das Kitt wird mit vollständig aufgeladenen Akku ausgeliefert.
Evtl. wurde die Taste der Fernbedienung zu lange gedrückt, so das der Rollladen nur solange gefahren ist, wie gedrückt wurde. Für eine vollständige AUF-/ ZU Fahrt darf die Taste nur kurz angetippt werden.
Sollte das Problem weiterhin bestehen bleiben, wäre ein erneutes einlernen der Wegstrecken Sinnvoll.
Wegstrecken AUF-/ZU Neu einstellen:
- Den Rollladen durch Drücken der Abwärtstaste auf der Fernbedienung herunterfahren lassen
- während der Rollladen herunter fährt, den Schalter am Motor von (1) auf (0) stellen
- ca. 3 sec. warten
- den Schalter wieder auf von (0) auf (1) stellen
- anschließend auf der Fernbedienung die Stop und Abwärtstaste antippen
- Der Motor nimmt nun die korrekte Anpassung vor
Wenn hierdurch immer noch nicht der Fehler behoben werden konnte?
Senden Sie Bitte den von Ihnen beanstandeten Artikel, mit einer Kopie der Rechnung, ausreichend frankiert an unsere Adresse zurück!
Beschreiben Sie den Mangel: Geben Sie hierzu einen kurzen und präzisen Bericht, worin der von Ihnen beanstandete Fehler liegt.
Wir werden den Artikel nach Erhalt auf Fehler prüfen und gegebenenfalls Neuen Ersatz liefern!
Seien Sie versichert, dass wir alles daran setzen, ihre Reklamation zügig zu bearbeiten.
Freundliche Grüße aus Fürth in Bayern, Ihr Meurer Bauelemente Team
Gefragt am 17.03.2020
Hallo zusammen , ich habe das Solar Rollladen Akku, Motor, Velux Ersatzteil-Kitt ab Bj. 2000 jetzt eingebaut, fährt runter dann ein Stück hoch und das Wars, was nun ? Schon des öfteren Probiert tut sich einfach nichts.
www.dachfensterwelt.de:
Bitte versuche nachfolgendes:- Den Rollladen durch Drücken der Abwärtstaste auf der Fernbedienung herunterfahren lassen
- während der Rollladen herunter fährt, den Schalter am Motor von (1) auf (0) stellen
- ca. 3 sec. warten
- den Schalter wieder auf von (0) auf (1) stellen
- anschließend auf der Fernbedienung die Stop und Abwärtstaste antippen
- Der Motor nimmt nun die korrekte Anpassung vor
Gefragt am 14.03.2020
Hallo zusammen , ich habe das Solar Rollladen Akku, Motor, Velux Ersatzteil-Kitt ab Bj. 2000 jetzt eingebaut ,de Motor brummt aber es tut sich nichts die Rollade fährt einfach nicht los. Vorher mit Kurbel . Was habe ich falsch gemacht?
www.dachfensterwelt.de:
So lange der Motor nur brummt, wurde noch kein Handsender eingelernt, und noch keine Wegstrecken eingelernt.Dieser Vorgang darf nur durchgeführt werden wenn der Motor im Rollladen verbaut ist. Keinesfalls beim ausgebauten Motor versuchen.
siehe nachfolgendes Video dazu:
KLI 310 Tastatur beim Velux Solar Rollladen SSL einlernen
