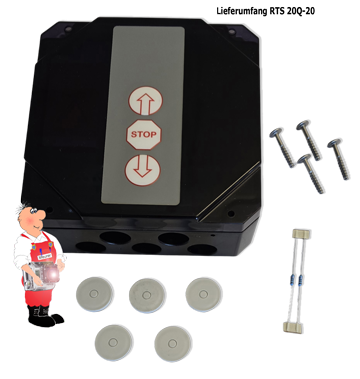

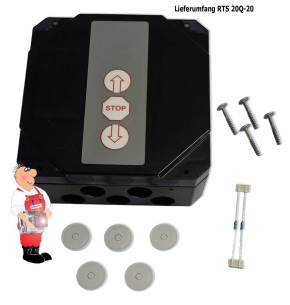

Produktbeschreibung
Die RTS20Q ist eine Motorsteuerung für 230 V AC Rohrmotoren,
Das nachfolge Modell der alten Version RTS16 Rolltorsteuerung kann für Rolltore, Rollladen, Markisen usw. eingesetzt werden.
RTS16 vergleich zu RTS20Q
Betrieb anderer 230 V AC Antriebe, ohne Endschalter, ist über Laufzeit-Abschaltung möglich
Dies Steuerung besitzt gegenüber dem Vorgänger jetzt eine:
Konformitätserklärung nach DIN EN ISO 13849-1:2008 Maschinenrichtlinie und Tüv Zertifikat
Standbyverbrauch von Nur < 0,5 Watt
Die Ökodesign-Richtlinie der EU, die 2010 in Kraft trat und 2014 verschärft wurde, begrenzt den Leistungsbedarf im Bereitschaftsbetrieb.
So dürfen Geräte im Bereitschaftsbetrieb nicht mehr als 0,5 Watt aufnehmen
Funktionen:
- Impuls, gezielt 'Auf-Zu', Totmann
- Vorendschalter
- Licht / Warnlichtausgang
- Lichtschrankenanschluss
- Sicherheitsleistenauswertung 1K2, 8K2, OSE oder Schaltleiste
- Betrieb ohne Endschalter möglich Stop über Laufzeit (Hydraulikantriebe)
- Elektronische Endlagenerkennung
- Funkempfänger (Optional, nicht im Lieferumfang) Steckbares Funkmodul in div. Frequenzen
- Schliessautomatik
- Anschluss für Code-Schloss, RFID-Transponder
Technische Daten:
| Betriebsspannung: | 230 V ±10 % 50 Hz |
| Anschlussleistung: | max. 750 VA |
| Ausgänge: | Motor 230 V/AC 30 VA...500 VA, Licht / Warnlicht 230 V/AC, max. 250 VA, 12 V/DC max. 300 mA für Fraba OSE |
| Eingänge: | Impulstaster, AUF-Taster, ZU- Taster, Notstop-Taster, Lichtschranke, Sicherheitsleiste 1K2, 8K2 oder OSE, Vorendschalter, Code-Schloss, RFID-Transponder |
| Einschaltdauer: | 25 % ED bei max. 99 s Motorlaufzeit |
| Funk: | (OPTIONAL, nicht im Lieferumfang) Funkmodul mit 868 MHz |
| Codierung: | 12Bit, 18Bit oder Keeloq, selbstlernend, max. 30 Codes, optional 60 Codes (QuickLog25) können eingelernt werden |
| Betriebstemperatur: | -20° C bis +50° C bei 30 % bis 80 % rel. Luftfeuchtigkeit |
| Abmessung: | 125 mm x 125 mm x 52 mm Kunststoffgehäuse, IP54 |
| Gewicht: |
ca. 0,5 kg incl. Verpackung |
Als Ersatz für nachfolgende Rolltor Steuerungen:
 |
Roma Certo 300er Serie |
 |
Roma Certo 500er Serie |
 |
Benny CD Tronic Rolltorsteuerung mit 868,5 MHz |
 |
Benny 2.0 CD-TRONIC |
|
Rolltorsteuerung mit 868,5 MHz |
 |
Weller RTS01M und RTS03M Rolltorsteuerung mit 868,5 MHz |
 |
Benny 4.0 Komfortsteuerung |
 |
ATS 47 ab Version 3.0 & 3.1 Rolltorsteuerung mit 868,5 MHz |
 |
Weller Alulux CD-Tronic Logico Rolltorsteuerung |
 |
Weller RTS 04XL Rolltorsteuerung mit 868,5 MHz |
 |
Alukon RTS TopDrive.1 Rolltorsteuerung mit 868,5 MHz |
Weitere Details und Infos in der ausführlichen Montageanleitung
Lieferung erfolgt ohne Funkmodul und ohne Handsender:
nachfolgend dazu bestellbare passende Funkmodule...
Funkmodul Dickert 868,3 MHz Keelog
zum obigen Funkmodul passende Handsender:
Handsender Funk 868.3 MHz, KeeLoq
oder
Handsender S8Q - Hochglanz 4- Kanal 868,3 MHz KeeLog
oder:
Dickert HQAM-Smart - Funk-Smartphone-Modul
zum obigen Funkmodul passende Handsender:
☞ Handsender Funk 868.3 MHz, KeeLoq
oder
Handsender S8Q - Hochglanz 4- Kanal 868,3 MHz KeeLog
ebenso noch lieferbares Funkmodul, falls Sie bereits vorhandene Weller Handsender weiter verwenden möchten:

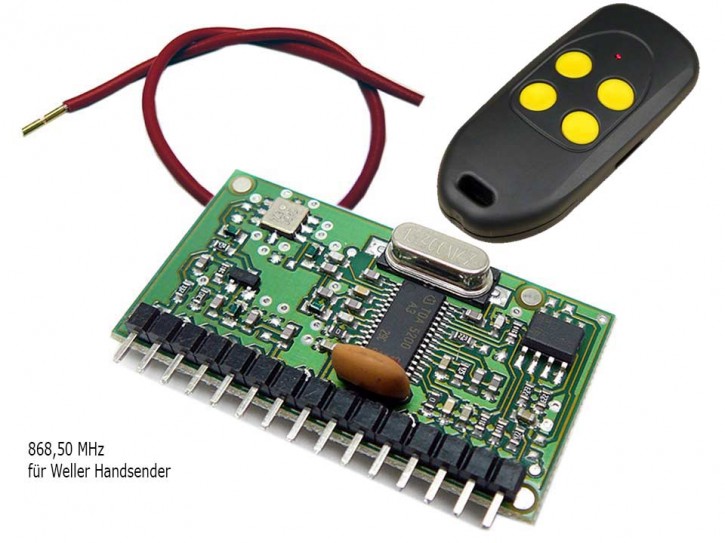

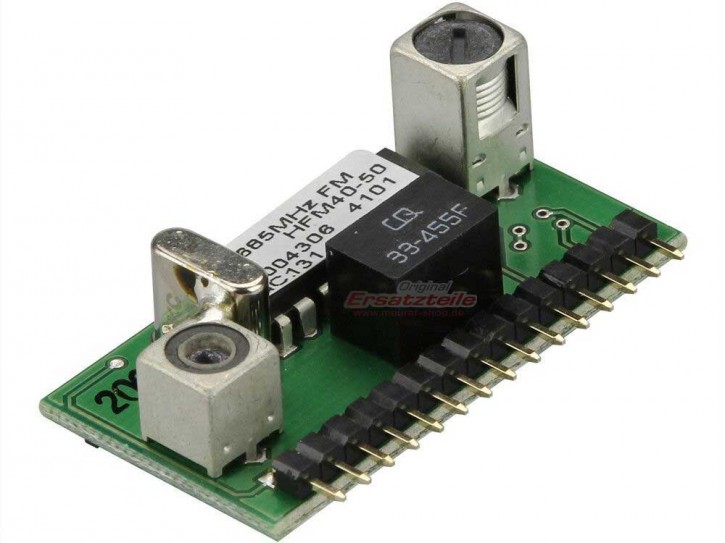

Funkmodul Dickert 868,5 MHz Keelog
zum obigen Funkmodul passende Handsender:

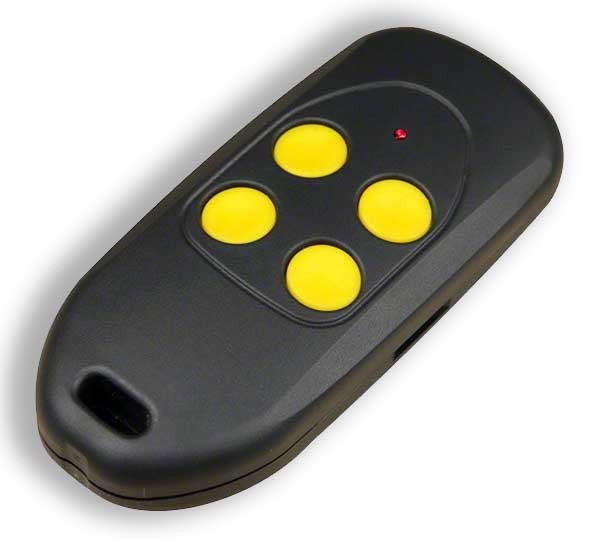

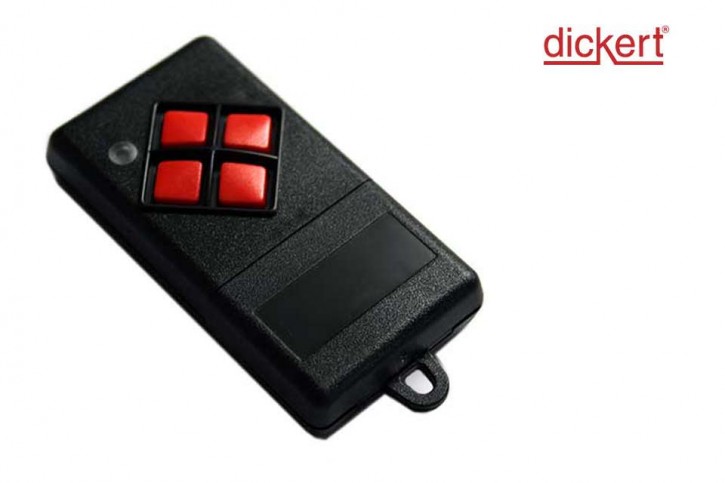

MT87A3 868,5 MHz Weller Handsender, Ersatz für Roma und Alulux Rolltore
Optionales Zubehör CODE TASTATUR (nicht im Lieferumfang enthalten)
CSL10-00 Code Tastatur für RTS 20Q Rollltorsteuerung
Universal Mini-Empfangsteil Dickert E27Q 2-Kanal, 230V oder 12-24Volt
Universal Mini-Empfangsteil Dickert E27Q 2-Kanal, 230V oder 12-24Volt
Not Betrieb
Im Falle das eine der Sicherheitseinrichtungen (Lichtschranke, Kontaktleiste, Abrollsicherung oder ähnliches) Defekt ist, bzw. den Entsprechenden Befehl zur Unterbrechnung für Torlauf gibt, kann das Tor per Totmanschaltung Notfalls weiter bedient werden.
Diese Funktion kann dazu verwendet werden, das Tor im Notfall noch öffnen bzw. schliessen zu können
Vorgehensweise:
Den entsprechenden Taster außen auf der Folientastatur AUF oder ZU, je nachdem was benötigt wird. Zweimal Kurz drücken, und danach gedrückt halten! Das Tor fährt nun im Totmann-Betrieb
Somit kan das Tor auch bei einer Störung noch entsprechend bedient werden...
